Pada kesempatan kali ini, saya akan berbagi tutorial bagaimana cara membuat tangki air. Untuk membuat tangki air sebenarnya cukup mudah, yaitu dengan menggunakan perintah ‘Cylinder’ kemudian di’Subtract’ dan tangki air pun jadi. Akan tetapi, dengan menggunakan Cylinder bentuk yang dihasilkan pun kurang menarik.
Ada cara yang lebih mudah dan tentunya bisa dibentuk sesuai dengan keinginan kita. Cara yang saya maksud ialah dengan menggunakan ‘Revolve’. Revolve merupakan fasilitas dari menu Modeling yang berfungsi untuk memutar objek sampai dengan 360° dan menghasilkan objek 3 Dimensi.
Baiklah langsung saja kita praktikkan bersama-sama.
1) Buatlah objek seperti di bawah ini.
 |
Gambar 02. Objek 2D tangki
|
Catatan.
2) Kemudian ‘Offset’ objek tersebut sebesar 0.5 ke arah dalam.
Caranya:
a. Klik kiri Offset
Current settings: Erase source=No Layer=Source OFFSETGAPTYPE=0
b. Specify offset distance or [Through/Erase/Layer] <0.5000>: 0.5 [enter]
c. Select object to offset or [Exit/Undo] <Exit>: [klik kiri objek] kemudian letakkan kursor di bagiah tengah objek.
d. Specify point on side to offset or [Exit/Multiple/Undo] <Exit>: [klik kiri] kemudian enter.
Akan muncul 2 garis, yaitu garis luar dan garis dalam.
 |
Gambar 03. Klik kiri offset
|
b. Specify offset distance or [Through/Erase/Layer] <0.5000>: 0.5 [enter]
c. Select object to offset or [Exit/Undo] <Exit>: [klik kiri objek] kemudian letakkan kursor di bagiah tengah objek.
d. Specify point on side to offset or [Exit/Multiple/Undo] <Exit>: [klik kiri] kemudian enter.
 |
Gambar 04. Offset Objek
|
Akan muncul 2 garis, yaitu garis luar dan garis dalam.
e. Pada bagian atas objek (objek 2) harus kita buat lebih panjang karena untuk mempermudah kita melakukan subtract.
 |
Gambar 05. Panjangkan garis objek dalam
|
Catatan.
Jangan lupa objek bagian dalam harus Polyline.
3) Beralih ke view SW Isometric.
 |
Gambar 06. SW Isometric view
|
4) Untuk selanjutnya kita akan melakukan revolve pada objek 1 dulu. Klik kiri Revolve pada menu modeling.
 |
Gambar 07. Klik kiri revolve
|
Current wire frame density: ISOLINES=4
5) Select objects to revolve: klik kiri objek 1
Select objects to revolve: 1 found
 |
Gambar 08. Klik kiri objek 1
|
6) Select objects to revolve: [enter]

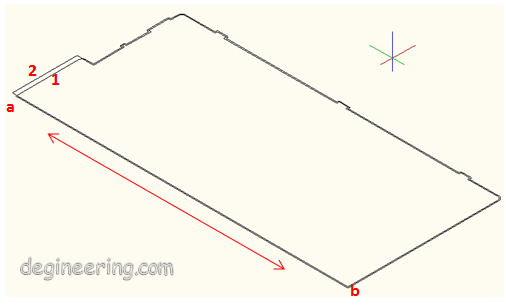

7) Specify axis start point or define axis by [Object/X/Y/Z] <Object>: klik kiri pada ujung a.
8) Specify axis endpoint: klik kiri pada ujung b.
9) Specify angle of revolution or [STart angle] <360>: 360 [enter]
 |
Gambar 10. Revolve objek 1
|
10) Langkah selanjutnya revolve pada objek 2. Caranya sama seperti revolve pada objek 1.
 |
Gambar 11. Revolve objek 2
|
11) Kemudian Subtract objek di atas untuk melubanginya.
12) Selanjutnya lakukan 3D rotate untuk mendirikan objek dan melihat hasilnya.
 |
Gambar 12. 3D rotate
|
Silahkan klik visual style untuk melihat tampilan lain.
13. Aplikasikan ‘Materials’ ke objek di atas.
13. Aplikasikan ‘Materials’ ke objek di atas.
 |
Gambar 13. Objek 2D tangki
|
Tangki pun jadi dan siap diisi bensin....ehh air....hihihi.
Selamat mencoba.
Selamat mencoba.
Keyword: Offset, Revolve, 3D Rotate, Materials
Download PDF file [here] or [here]
Download Autocad file [here]
