Cara memberi nama pada sudut bangun datar

Untuk melengkapi objek yang telah dibuat pada tutorial sebelumnya, hal yang selanjutnya kita lakukan adalah memberi nama pada objek-objek tersebut.

Persegi

Ikuti langkah-langkah di bawah ini.

1) Klik kiri ‘Text’ pada toolbar

2) Command: _mtext Current text style: "Standard" Text height: 2.5 Annotative: No

3) Specify first corner: klik kiri (angka 1) sembarangan dekat objek kemudian tarik ke kanan lalu klik kanan (angka 2).

Gambar 02. Meletakkan text pada objek

4) Specify opposite corner or [Height/Justify/Linespacing/Rotation/Style/Width/Columns]: [akan muncal gambar seperti di bawah ini]

Gambar 03. Jendela text

5) Ketikkan ukuran text menjadi 30 (angka 1) kemudian ketiklah ‘A’ text pada bidang text (angka 2) lalu klik Ok (angka 3). Maka seperti ini hasilnya.

Gambar 04. Text A

6) Terlihat huruf A masih terlalu jauh dengan sudut objek, maka harus kita pindahkan. Lakukan cara seperti di bawah ini.

7) Klik kiri ‘Move’ pada toolbar.

Gambar 05. Klik kiri move

1) Select objects: klik kiri objek A

Select objects: 1 found

2) Select objects: klik kanan

3) Specify base point or [Displacement] <Displacement>: klik kiri objek A kemudian tarik mendekati lokasi yang diiginkan

Gambar 06. Move objek A

4) Specify base point or [Displacement] <Displacement>: Specify second point or <use first point as displacement>: klik kiri

Gambar 07. Objek dengan nama pada salah satu sudutnya

8) Lakukan cara yang sama untuk sudut-sudut yang lainnya.

Gambar 08. Objek persegi ABCD

Persegi panjang

Untuk persegi panjang gunakan cara yang sama seperti memberi dimensi pada persegi. Berikut hasilnya.

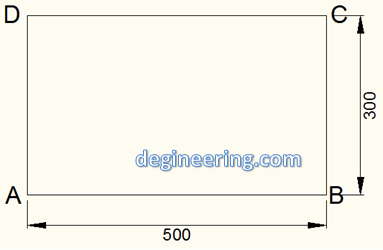

Gambar 09. Objek persegi panjang ABCD

Segitiga

Bila diperhatikan, pada objek segitiga ini memiliki 2 jenis sisi, yaitu sisi lurus dan sisi miring. Untuk sisi lurus caranya sama dengan gambar di atas (persegi & persegi panjang) yaitu menggunakan dimensi ‘linear’. Sementara untuk sisi miring kita gunakan dimensi ‘Aligned’. Perhatikan gambar dibawah:

Gambar 10. Dimensi aligned

1) Klik kiri ‘Aligned’ pada toolbar dimension

2) Klik kiri pada salah satu sudut objek (angka 1) kemudian klik kiri kembali pada sudut yang satunya (angka 2)

3) Arahkan kursor menjauhi objek kemudian klik kiri.

Gambar 11. Meletakkan dimensi pada sudut objek

4) Lakukan cara yang sama pada sisi yang lain. (ingat ! sisi yang lurus pakai ‘linear’). Maka hasilnya akan seperti ini. Langkah pemberian text sama dengan persegi di atas.
