Cara melubangi dinding di autocad

Berikut cara melubangi dinding atau tembok untuk pemasangan kusen jendela dan kusen pintu pada desain 3D bangunan menggunakan Autocad.

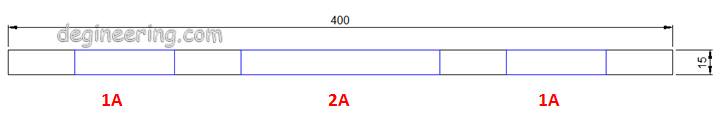

1) Buatlah desain 2D seperti gambar di bawah ini atau bisa juga menggunakan gambar yang sudah ada.

Gambar 01. Desain 2D

Keterangan gambar:

1A. Posisi kusen jendela dan lubang angin

2A. Posisi pintu

2) Buatlah Rectangle/persegi yang lebih besar dari ukuran kusen di atas. Langkah ini bertujuan untuk mempermudah melakukan Subtract pada objek.

Gambar 02. Objek bantu

Buat 2 kali untuk objek 1A.

Langkah selanjutnya adalah memindahkan posisi objek 1A. Karena objek 1A merupakan kusen jendela jadi posisinya harus berada lebih tinggi. Pindahkan posisi objek kusen setinggi 60 cm untuk kusen jendela dan 220 cm untuk kusen lubang angin dari dasar bangunan.

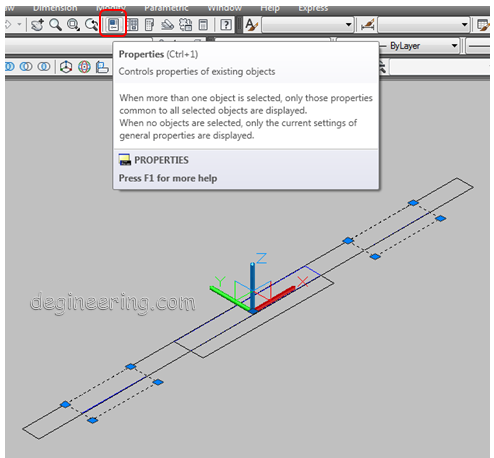

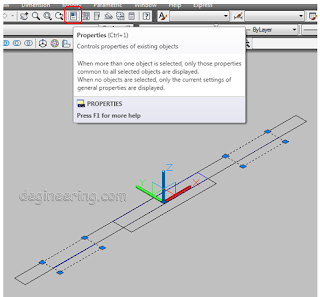

3) Klik kiri objek 1A kemudian klik kiri Properties pada toolbar.

Gambar 03. Open properties

Akan muncul gambar seperti di bawah ini. Kemudian pada kolom Elevation, isi dengan nilai 60 [enter] kemudian tekan tombol Esc.

Gambar 04. Properties

Lakukan langkah yang sama untuk objek kusen lubang angin. Isi kolom Elevation dengan nilai 220.

Berikut hasilnya.

Gambar 05. Objek setelah setelah dielevasi

4) Extrude semua objek dengan nilai sebagai berikut.

- Objek dinding Extrude sebesar 400

- Objek 2A Extrude sebesar 200

- Objek Extrude jendela sebesar 140

- Objek Extrude lubang angin sebesar 30

Maka hasilnya menjadi seperti ini.

Gambar 06. Extrude objek

Langkah berikutnya adalah tahap melubangi dinding. Gunakan perintah Subtract untuk melubanginya.

5) Klik kiri Subtract pada toolbar.

Gambar 07. Subtract

Perhatikan jendela Command Line

a) Command: _subtract Select solids, surfaces, and regions to subtract from ..

    Select objects: pilih/klik kiri dinding (angka 1)

    Select objects: 1 found

    Select objects: [enter]

    Select solids, surfaces, and regions to subtract ..

b) Select objects: pilih/klik kiri semua kusen (angka 2)

    Select objects: 1 found

    Select objects: 1 found, 2 total

    Select objects: 1 found, 3 total

    Select objects: 1 found, 4 total

    Select objects: 1 found, 5 total

    Select objects: [enter]

Gambar 08. Dinding sudah berlubang

Objek dinding (angka 1) merupakan bagian yang akan dipakai. Sedangkan objek kusen (angka 2) merupakan bagian yang akan dibuang.

Klik DISINI untuk tutorial yang serupa.

Download PDF file [here] or [here]

Latihan:

Buatlah lubang angin di atas pintu...
